2014 BWM 520D (F10) 지도 MAP 업데이트

임토리 2024. 6. 7. 22:44

순정 내비를 거의 사용하지 않지만, 최신 지도로 업데이트 하면 과속구간 안내라도 잘해주지 않을까.



지도를 업데이트 하려면 코딩용 케이블, 코딩용 프로그램, 노트북 컴퓨터, 10G 이상 용량의 USB, 최신 MAP 데이터가 필요하다.



참고로, 차량 연식 마다 지도 종류가 다르다.



  - CIC(Car Information Computer) : 2009년 ~ 2013년 → PREMIUM MAP

  - NBT(Next Big Thing) : 2013년 ~ 2016년 → NEXT MAP

  - NBT2 또는 NBT EVO(NBT Evolution) : 2017년 이후 → EVO MAP



케이블은 알리 같은 곳에서 저렴하게 구입할수 있다.

BMW 코딩용 케이블



운전석 왼쪽발 쪽에 있는 OBDII 커넥터 단자에 케이블을 꽂고, 반대쪽은 노트북 랜선에 꽂으면 된다.

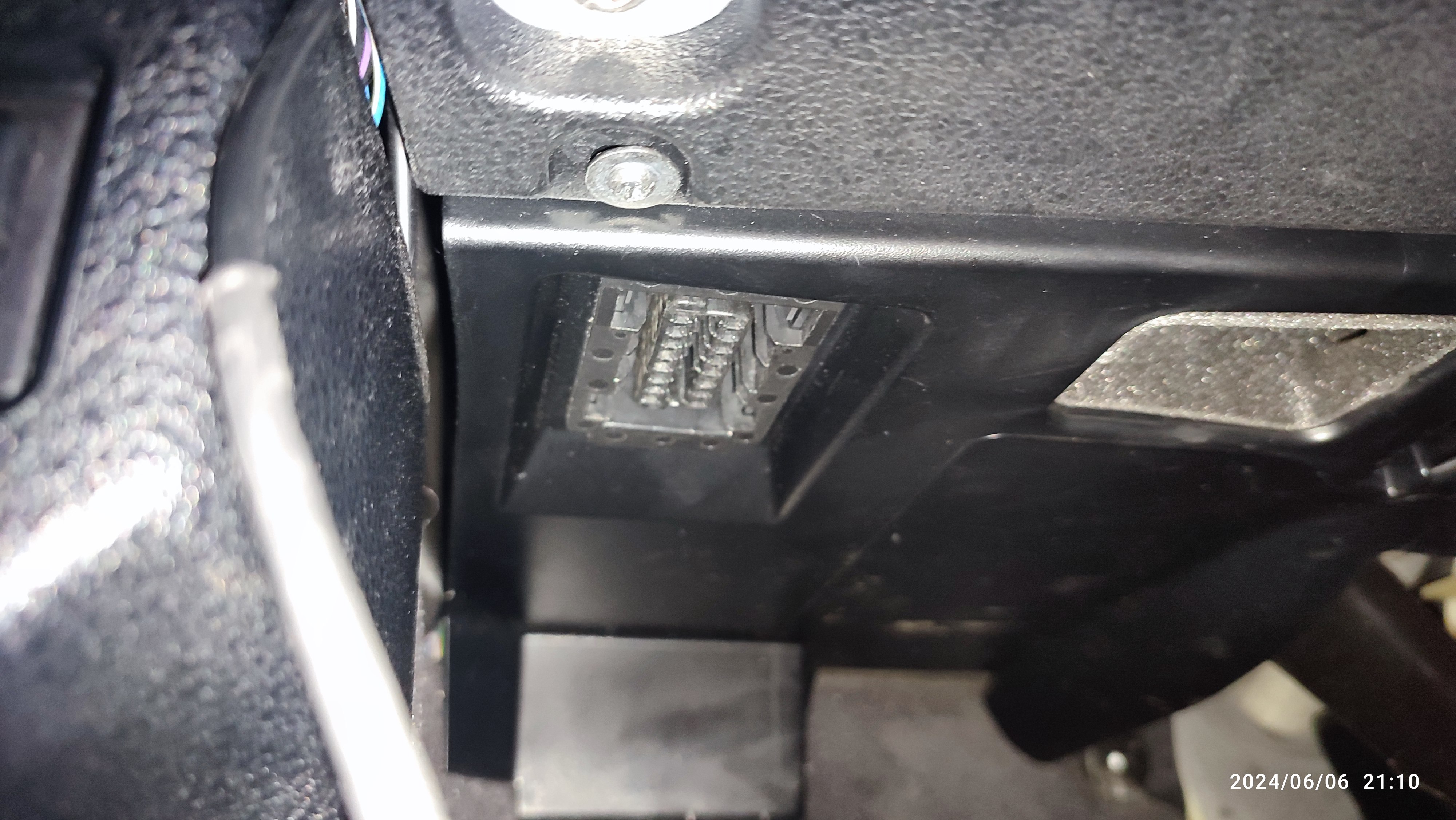

운전석 왼쪽 아래에 보이는 OBDII 커넥터

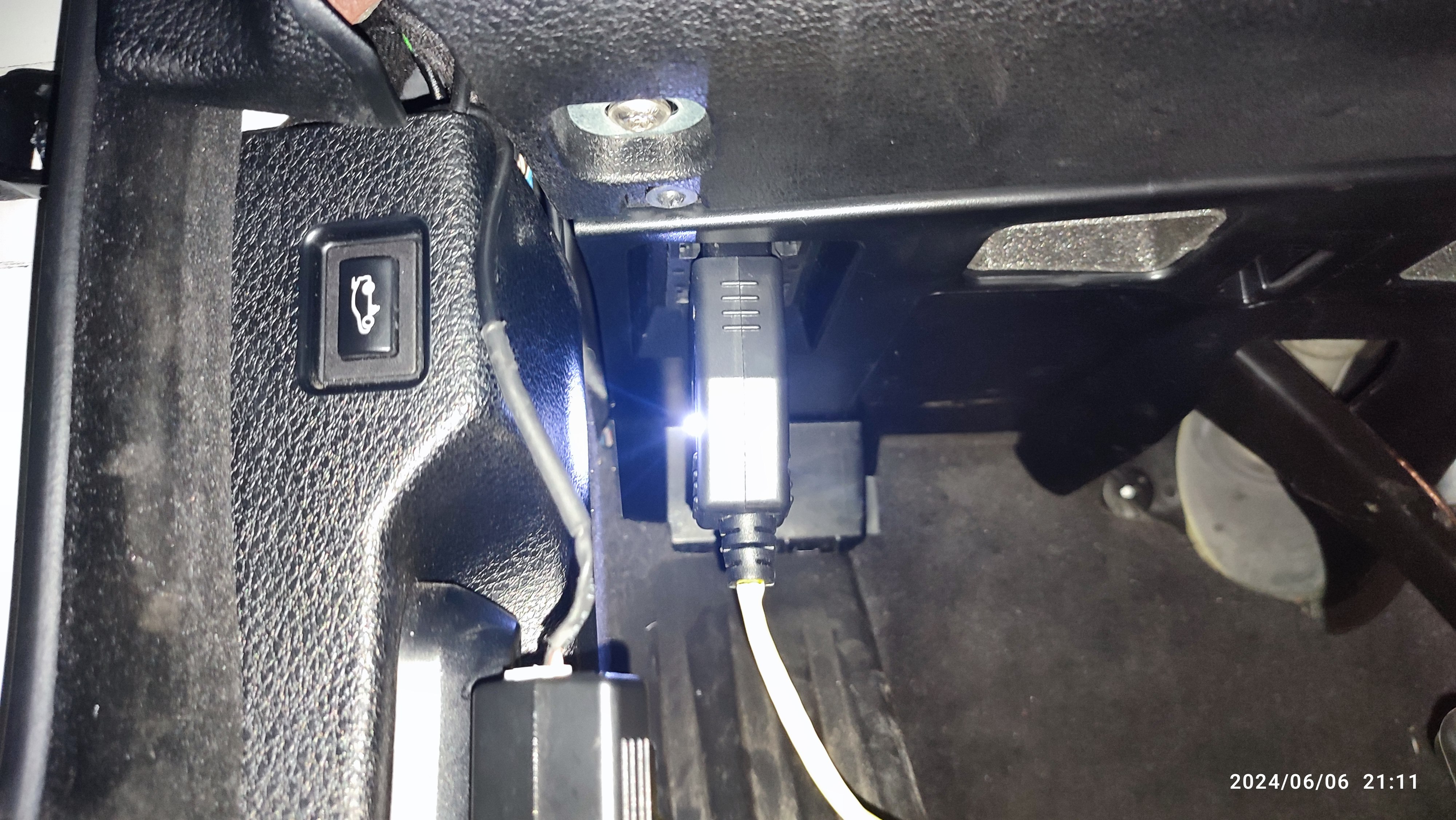

OBDII 커넥터를 꽂는다.



노트북과 차량이 케이블로 연결되면, AI-Cdoer라는 프로그램을 실행한다.

(AI-Coder 프로그램으로, 차량의 FSC 코드를 얻어내려 한다.)

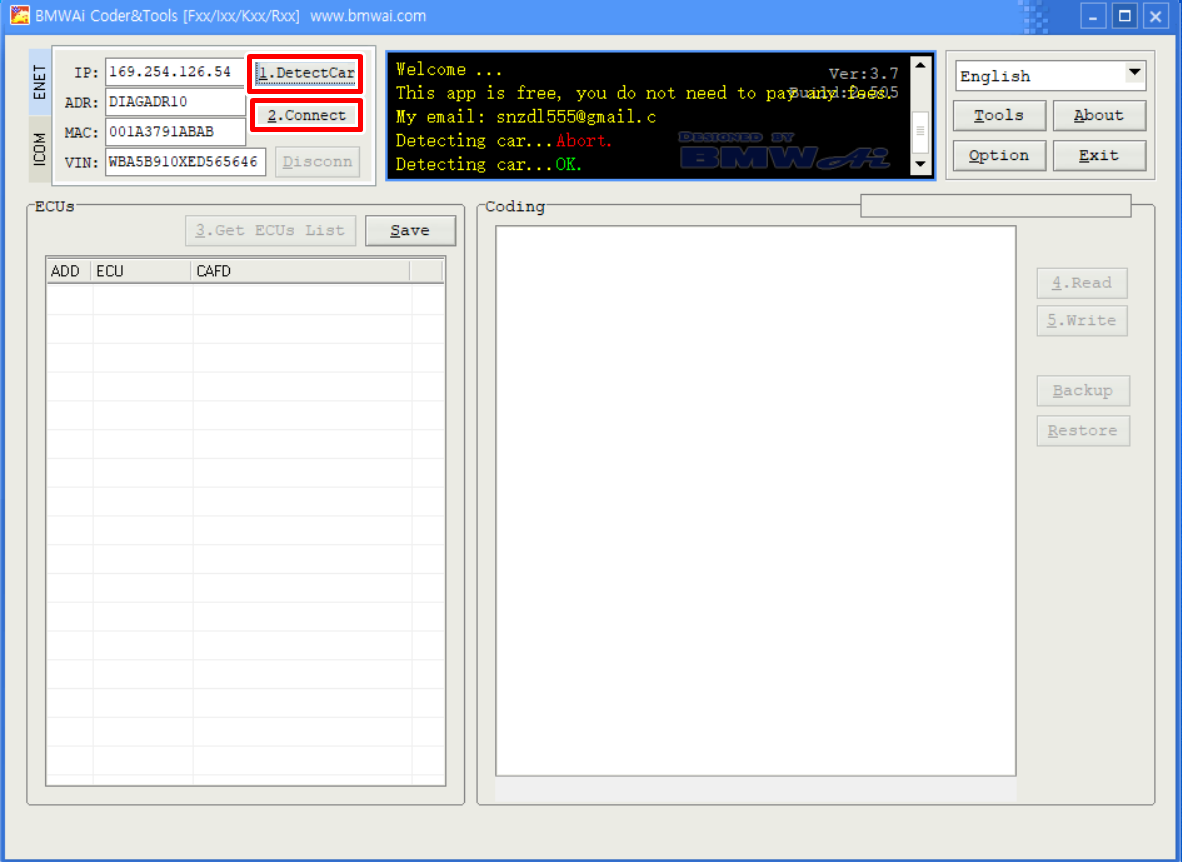

1. Detect Car 를 실행 후 , 2. Connect 실행

1. Detect Car → 2. Connect



3. Get ECUs List 를 실행하여 ECU 리스트를 얻는다.

3. Get ECU List

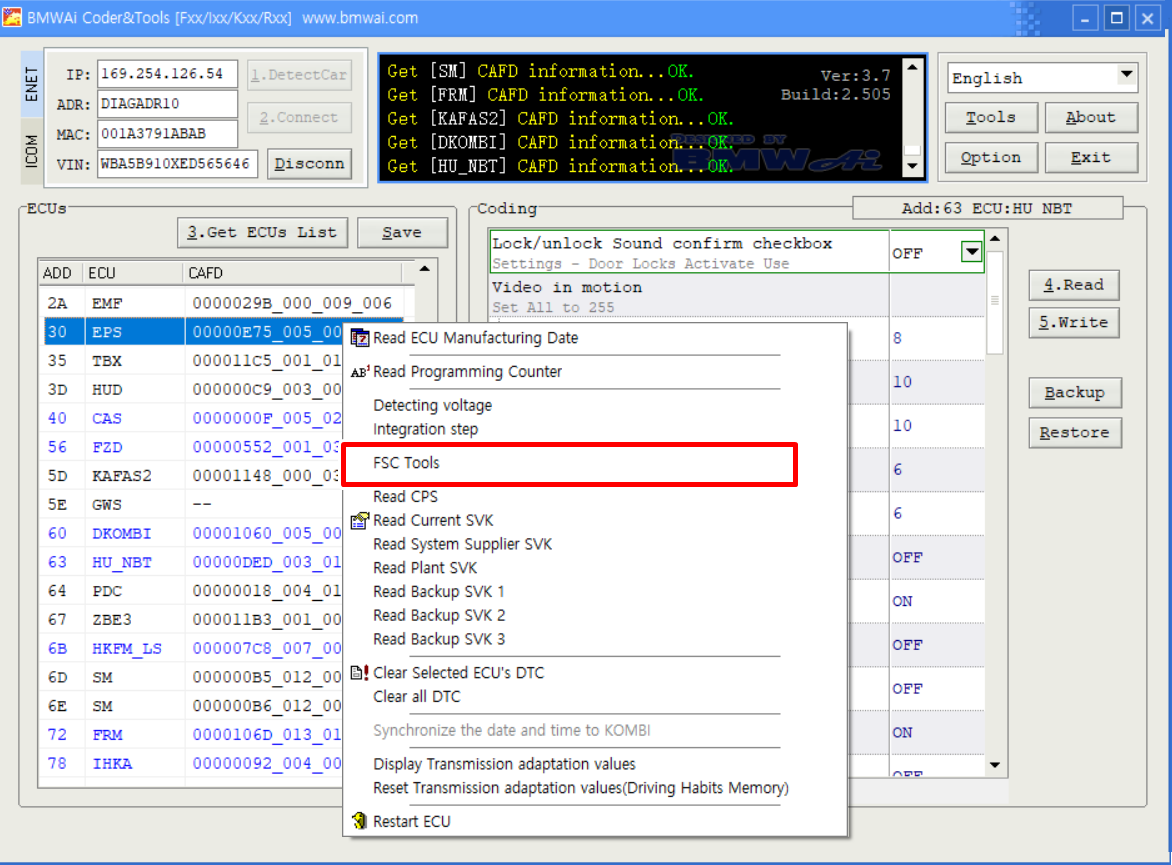

ECU 리스트에서 오른쪽 마우스를 누른 후 FSC  Tools 를 실행한다.

FSC Tools 실행

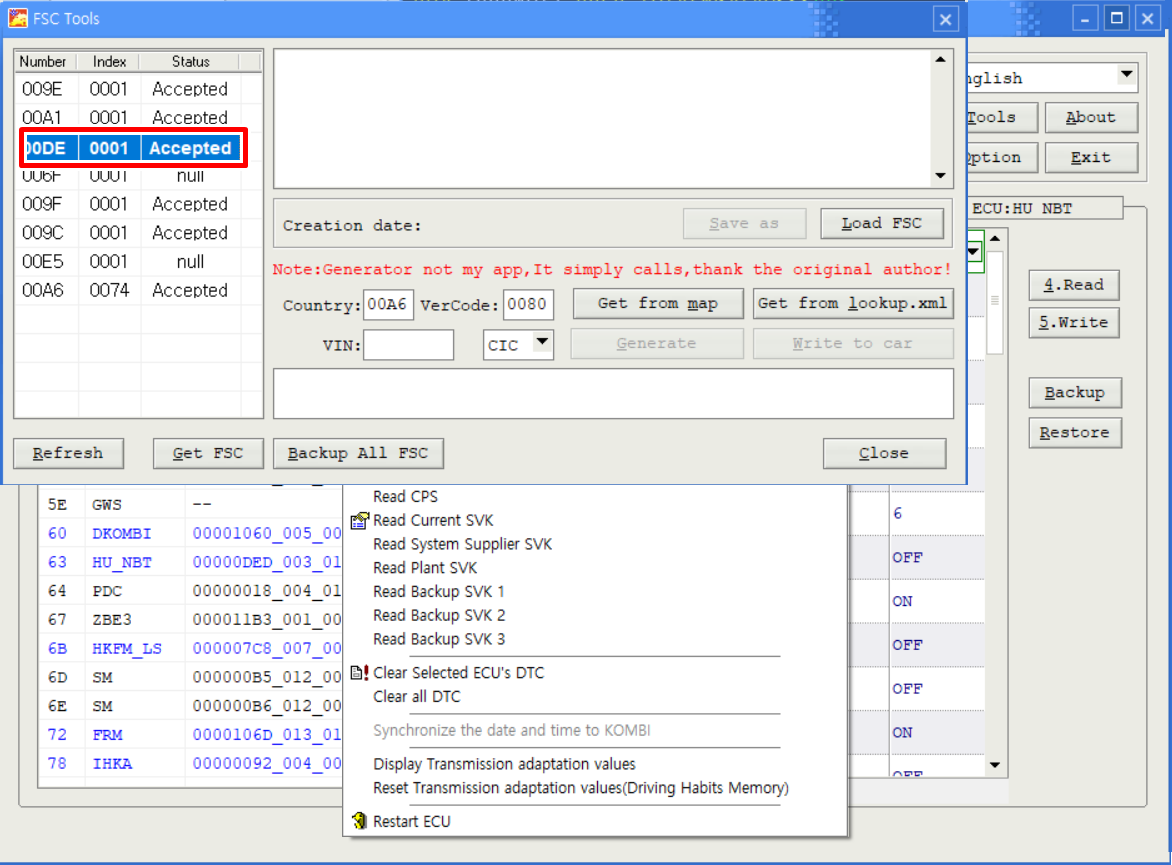

00DE 를 선택하여 더블클릭 한다.

00DE 더블클릭

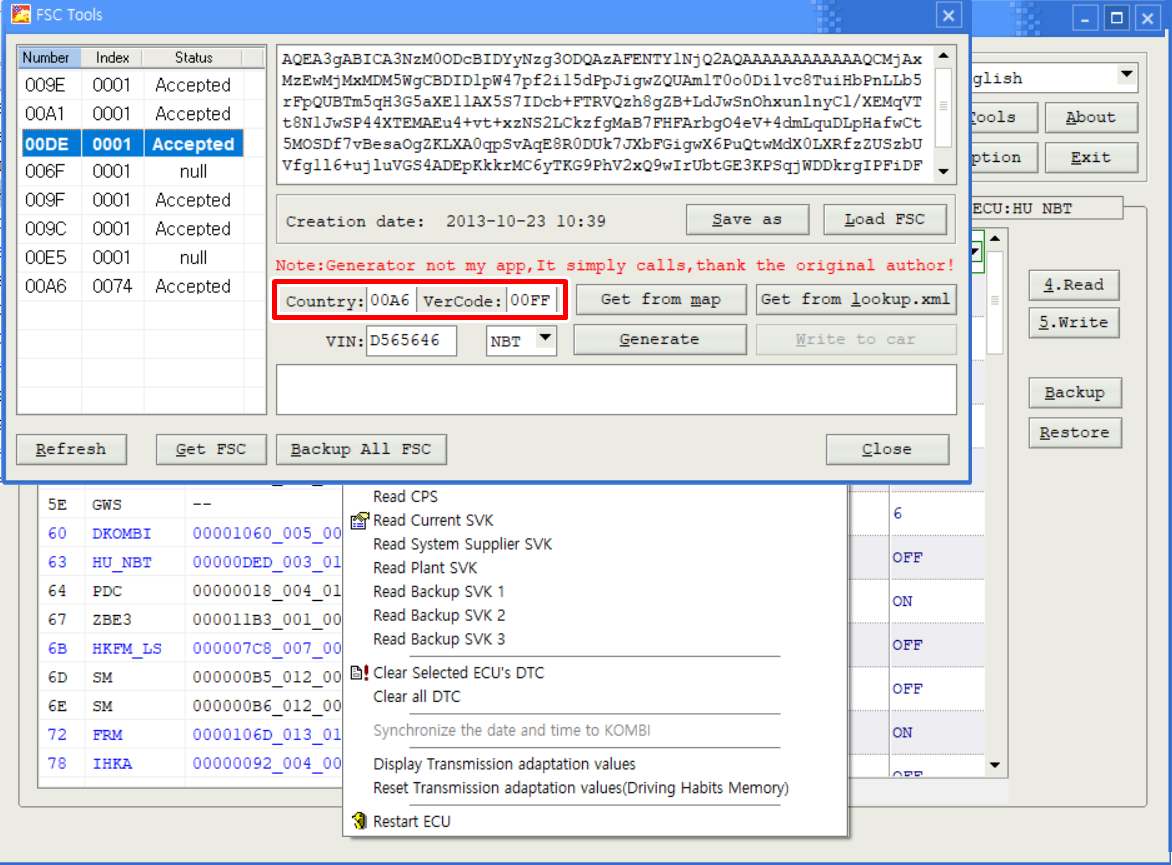

Country 는 00A6, Ver Code는 MAP의 코드를 넣는다.

노트북에 MAP이 저장된 USB를 넣고, Get from Map을 실행하면 VerCode를 불러오면 해당 코드를 볼수 있다.

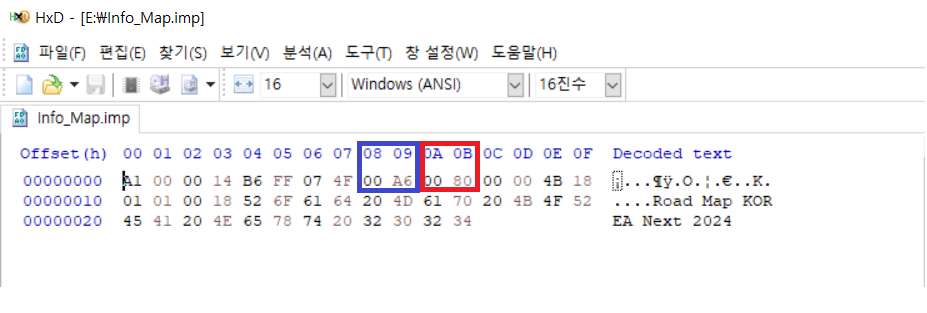

또는, HxD 같은 HEX 코드 읽는 프로그램을 실행하여 지도파일의 Info_Map.imp를 읽으면 Code를 조회할수 있다.

Country Code, Version Code







Info_MAP.imp 에서 Country 및 Vercode를 알아낼 수 있다.

Info_MAP.imp 파일

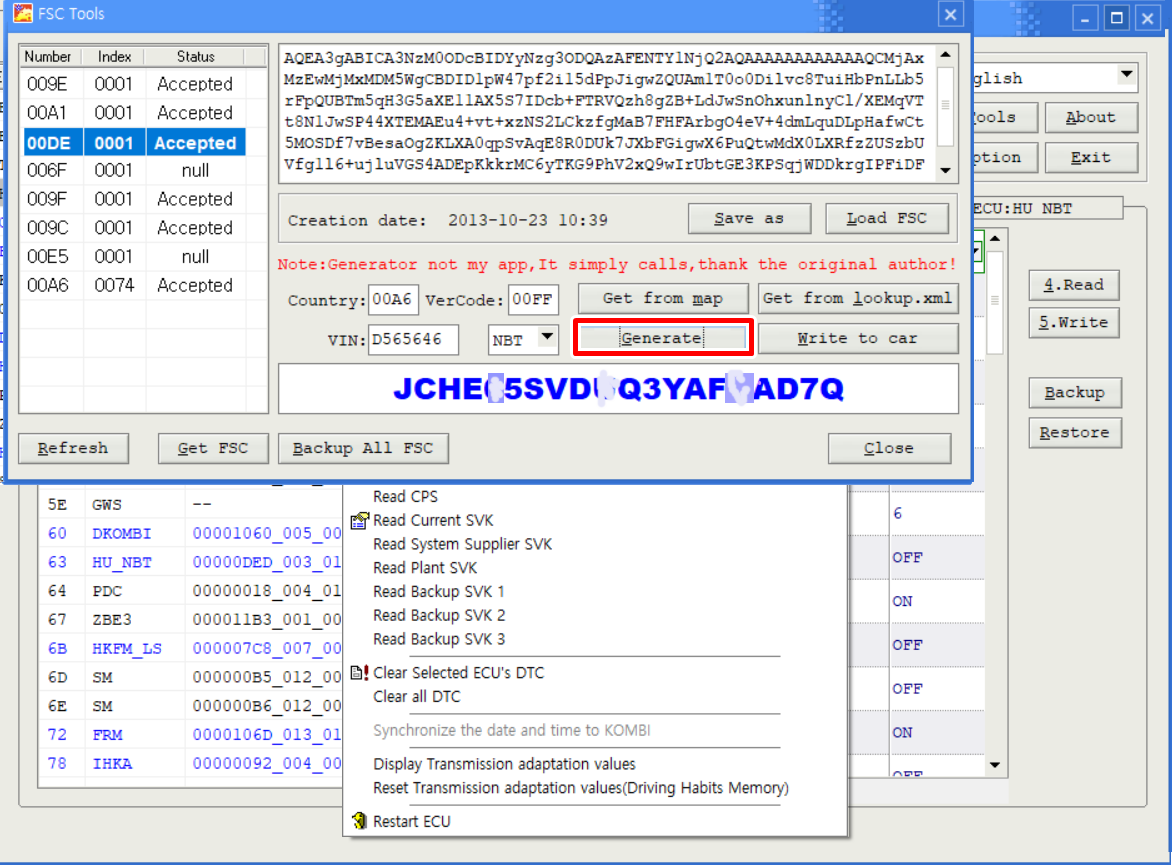

Generate를 클릭하여 FSC 코드를 얻어낸다.

※ VerCode에 00FF를 넣으면 영구적 사용가능한 FSC코드를 얻는다고 한다.

FSC 코드



MAP이 저장된 USB를 센터콘솔 박스 안의 USB 단자에 꽂는다.

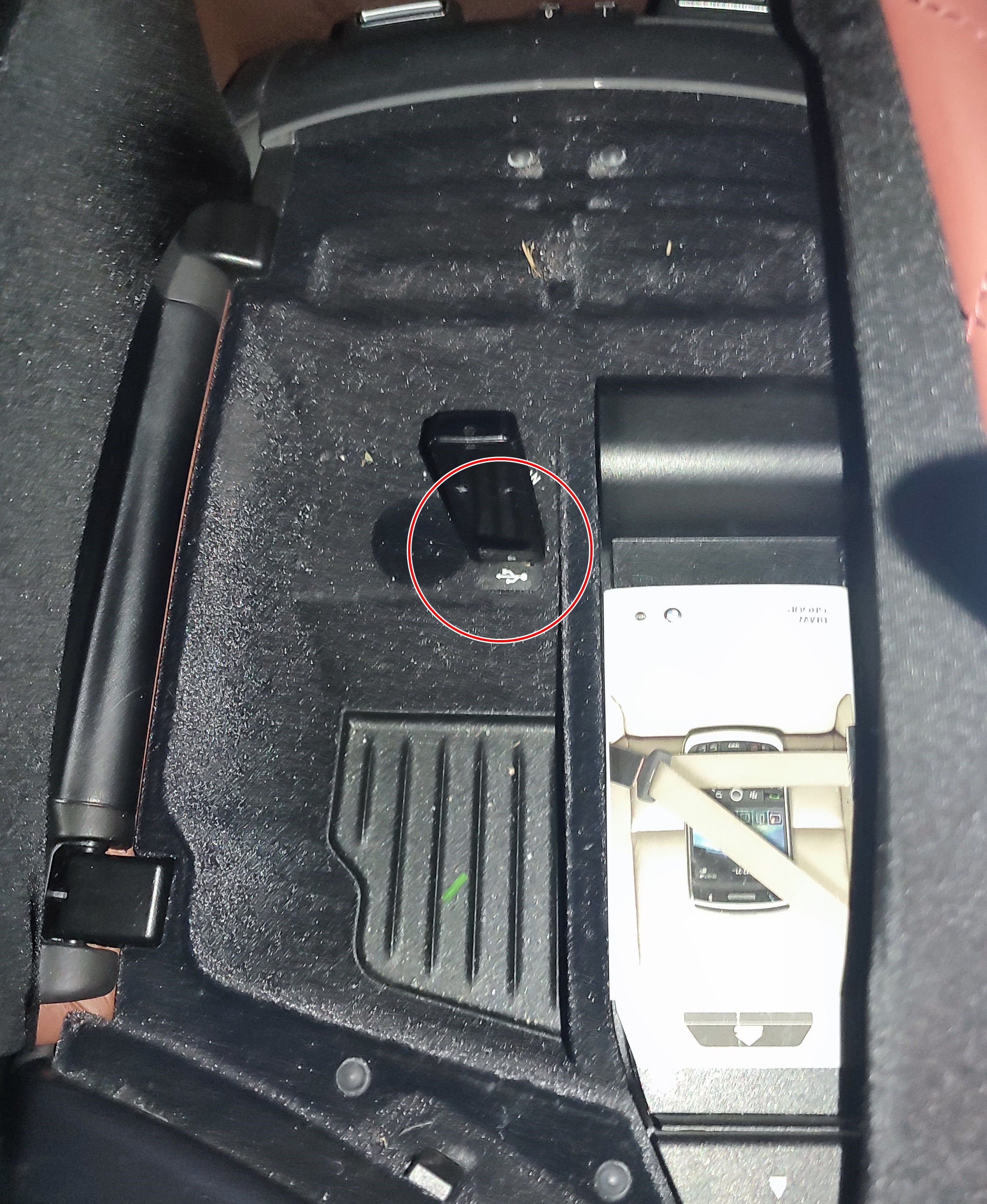

센터콘솔 안쪽에 USB 단자에 지도 USB를 꽂는다

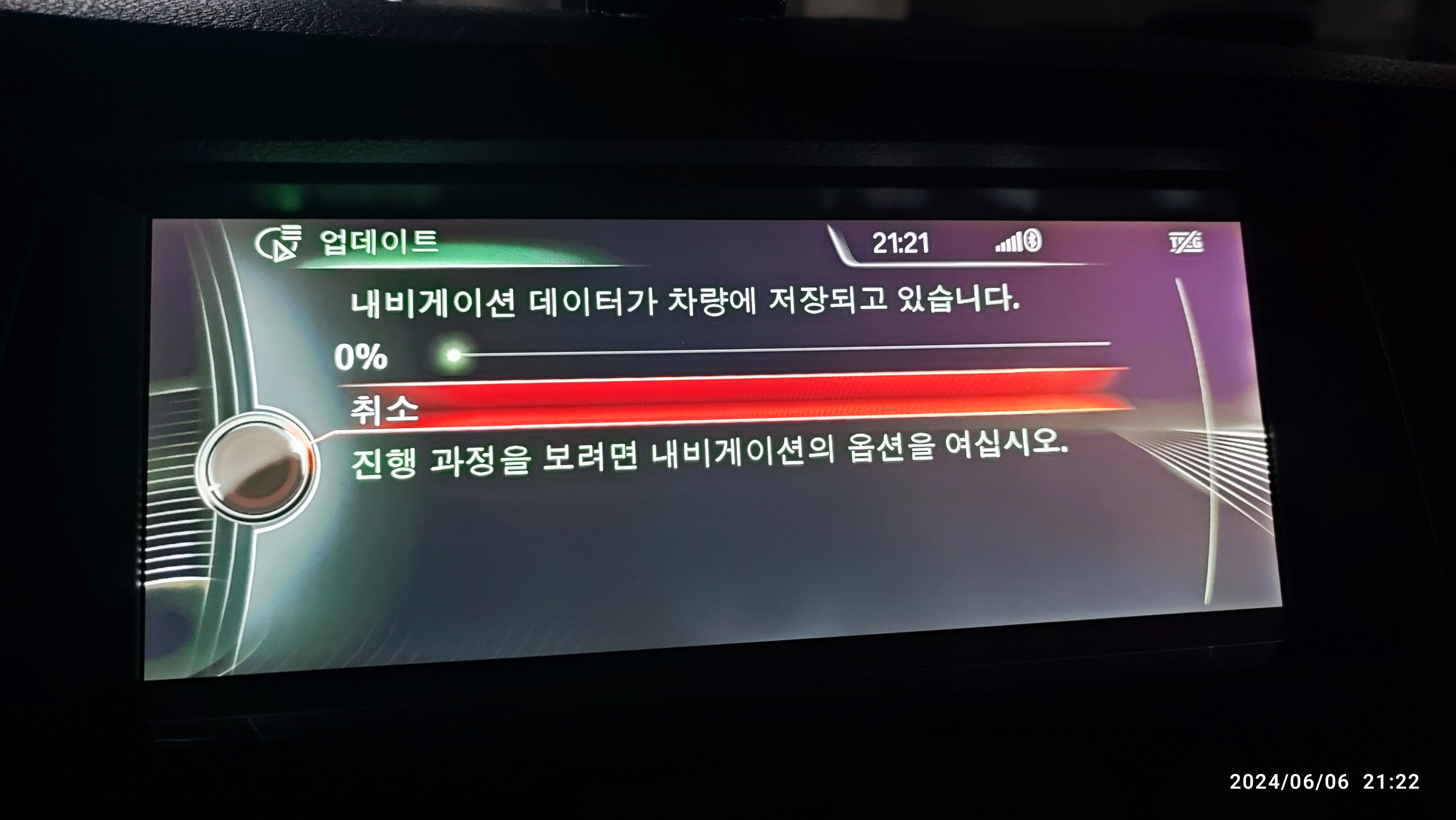

USB를 꽂으면 MAP 업데이트 화면이 자동으로 나온다.

MAP 업데이트

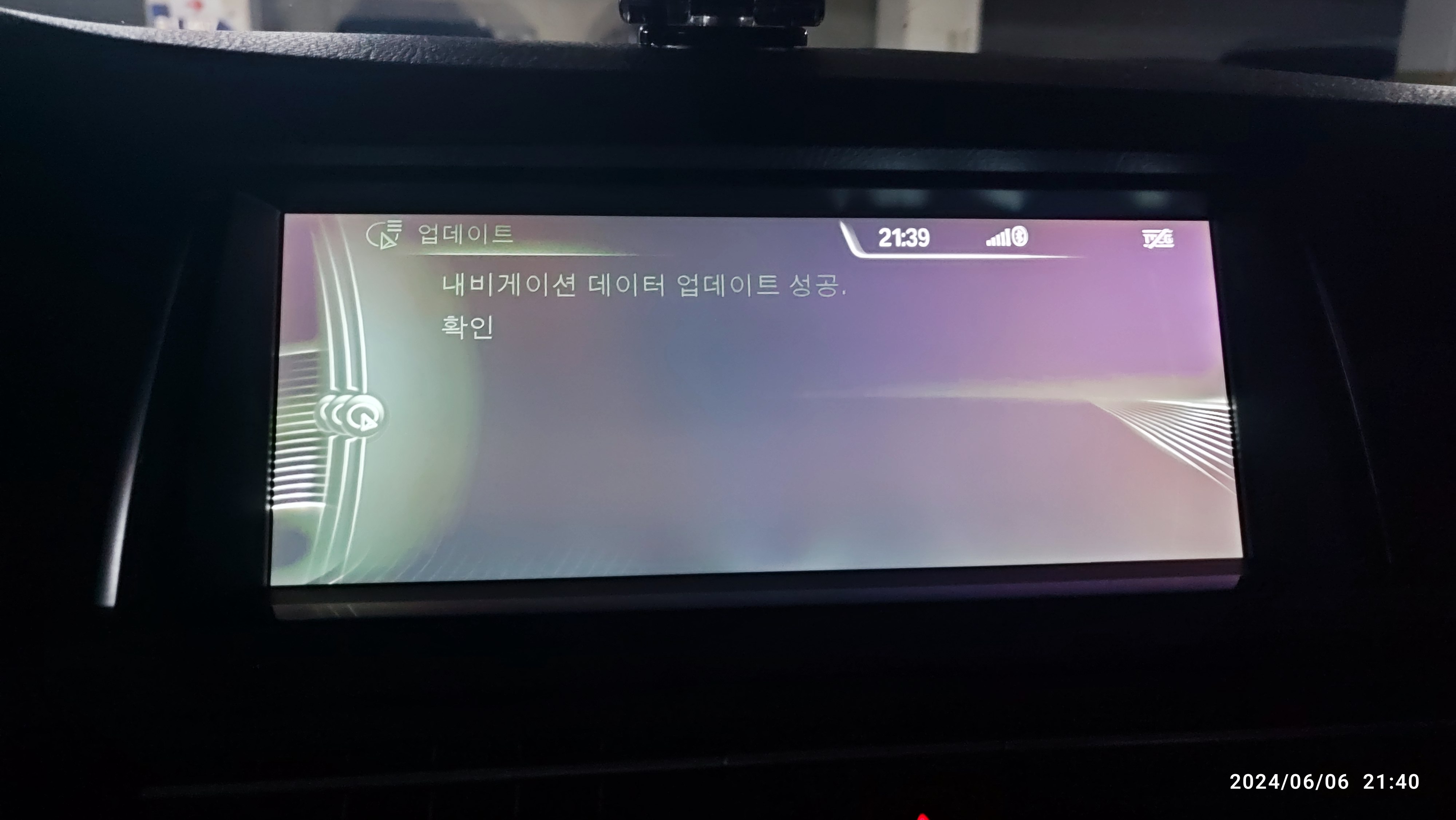

MAP 업데이트 하는데 20분 가량 걸린것 같다.

업데이트에 20분 가량 소요
